ПНД трубы, их свойста и способы соединения.

9 Декабря, 2024

Полиэтилен низкого давления

Полиэтилен низкого давления (ПНД) — это материал с высокой плотностью, получаемый путем полимеризации этилена. Первичный ПНД отличается высокой чистотой, однородной структурой и отсутствием посторонних включений. Соединение труб из ПНД может выполняться как разъемным, так и неразъемным способом. Наиболее распространенным методом считается сварка, которая подходит для труб как из ПНД, так и из полиэтилена. Хотя процессы пайки и сварки внешне похожи, для соединения труб из ПНД используется термин «сварка», поскольку применяются специальные сварочные аппараты, а не паяльники.

Преимущества и недостатки труб из ПНД

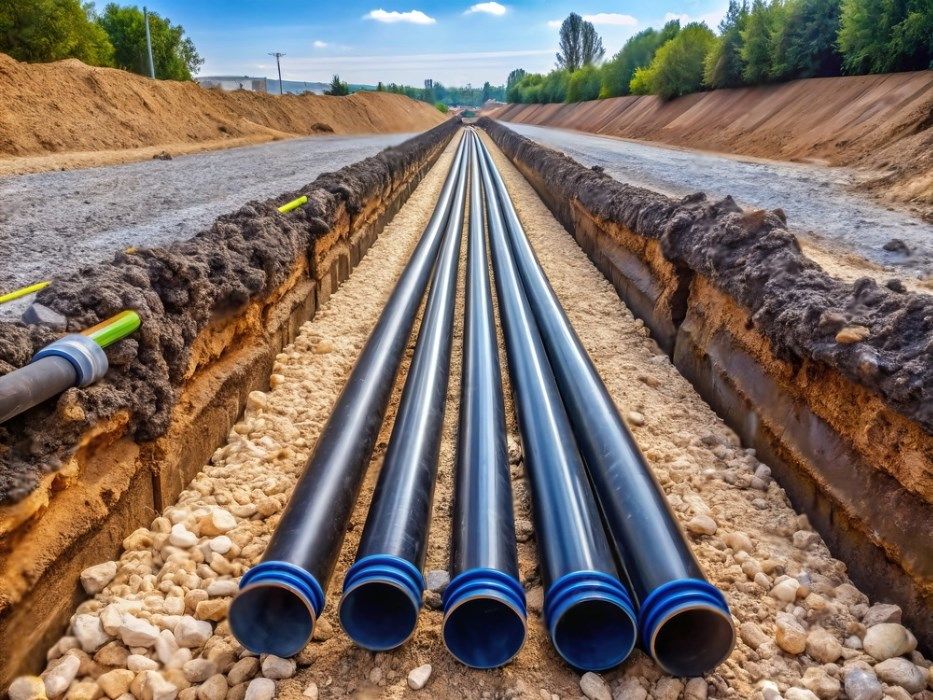

Трубы из полиэтилена низкого давления (ПНД) изготавливаются из разных марок сырья, включая первичный и вторичный полиэтилен. Благодаря своей химической устойчивости к большинству жидких веществ, они находят широкое применение в системах водоснабжения, газоснабжения и технических коммуникациях.

Преимущества ПНД труб:

Легкость монтажа. Установка не требует сложного оборудования или высокой квалификации. Небольшие участки можно собирать вручную с помощью разъемных соединений, а крупные диаметры соединять методом сварки.
Высокая прочность и пластичность. Трубы устойчивы к механическим нагрузкам, сохраняя герметичность соединений даже при деформациях.
Отсутствие коррозии. Материал не подвержен ржавлению, что минимизирует затраты на обслуживание и ремонт.
Энергетическая эффективность. Гладкие внутренние стенки препятствуют образованию отложений, снижая сопротивление потоку и энергозатраты насосов.
Устойчивость к перепадам температур. Трубы сохраняют целостность даже при замерзании и последующем оттаивании воды.
Безопасность. Материал экологически безопасен, не выделяет токсичных веществ, что позволяет использовать его для транспортировки питьевой воды.
Химическая инертность. Устойчивы к воздействию кислот, щелочей и других агрессивных веществ.
Экономичность. Трубы дешевле металлических и многих полимерных аналогов, при этом обладают легким весом и высокой прочностью.
Экологичность. Производство и переработка труб минимально воздействуют на окружающую среду.

Недостатки ПНД труб:

Чувствительность к ультрафиолету. Длительное воздействие солнечных лучей приводит к разрушению структуры труб, что требует их укладки в закрытых системах или использования УФ-устойчивых материалов.
Ограничения по температуре. Максимальная рабочая температура – около 50°C. При высоких температурах трубы могут деформироваться, поэтому в таких условиях применяют армированные или специальные термостойкие трубы.
Горючесть. Материал горюч и при возгорании выделяет токсичные вещества, что ограничивает его использование в противопожарных системах.
Ограничение по давлению.Максимальное рабочее давление труб из ПНД — 20 МПа. В системах с более высокими нагрузками необходим подбор труб с дополнительным армированием.

Способы соединения полиэтиленовых труб ПНД

Полиэтиленовые трубы ПНД отличаются простотой монтажа, не требующей применения тяжелой техники. Соединение труб может выполняться двумя основными способами: разъемным и неразъемным. Разъемные соединения полиэтиленовых труб ПНД Разъемные соединения применяются там, где требуется простота монтажа и возможность последующего демонтажа трубопровода. Они удобны, экономичны и не требуют сложного оборудования. Этот способ особенно актуален в условиях, где сварка невозможна (например, под водой). Однако такие соединения уступают сварным по прочности, поэтому их не используют в газовых системах и напорных водопроводах. Основные методы разъемного соединения:

Соединение с использованием фитингов из ПНД основано на применении компрессионных фитингов, состоящих из:

Втулки (цанги);
Накидной гайки;
Зажимного и уплотнительного колец;
Корпуса для фиксации трубы. Преимущества:
Обеспечивает герметичность и надежность.
Подходит для труб диаметром до 50 мм.
Допускает многократное использование.
Совместим с различными материалами, такими как металлопластик и полипропилен.

Этапы монтажа:

Разобрать фитинг, который поставляется в собранном виде.
Подготовить трубу: очистить и снять фаску под углом 45⁰.
Нанести маркировку глубины вхождения трубы.
Обработать торцы жидким мылом или смазкой для герметизации.
Вставить трубу в фитинг до упора.
Затянуть обжимную гайку вручную или с помощью ключа.

Области применения:

Безнапорные канализационные системы.
Водопроводы для питьевой и технической воды. Не рекомендуется для подземных и газовых систем.

Раструбный способ соединения

Используется реже из-за сравнительно низкой герметичности. Для соединения применяется труба с расширением (раструбом), в который вставляется другая труба.

Этапы монтажа:

Очистить и осмотреть трубы на наличие трещин.
Подрезать конец соединяемой трубы.
Установить резиновую прокладку на раструбной трубе.
Обработать концы труб силиконовым или клеевым составом.
Вставить соединяемую трубу в раструб до упора.

Области применения:

Создание тоннелей для кабелей.
Безнапорные канализационные системы.
Соединение труб из разных материалов (например, полиэтилен и чугун).

Соединение труб с помощью фланцев

Подходит для труб большого диаметра. Основной элемент — фланец с отверстиями для крепежных болтов. Обеспечивает прочное и герметичное соединение.

Этапы монтажа:

Очистить и обезжирить поверхности труб и фланцев.
Установить прокладку по центру, избегая перекосов.
Проверить перпендикулярность фланцев с помощью угольника.
Затянуть болты попеременно, обеспечивая равномерное усилие.

Области применения:

Промышленные трубопроводы.
Системы водоснабжения и отопления.
Химическая промышленность.

Выбор метода соединения труб из ПНД зависит от условий эксплуатации, диаметра труб и требований к герметичности. Для напорных систем и сложных магистралей предпочтительны сварные соединения, а разъемные соединения удобны для участков, где требуется мобильность, легкость монтажа и демонтажа.

Неразъемные соединения: сварка труб из полиэтилена ПНД

Сварка — это основной способ соединения труб из полиэтилена низкого давления (ПНД), особенно в магистральных трубопроводах большого диаметра. Благодаря молекулярной связи сварной шов становится практически монолитным, обеспечивая надежную герметичность и высокую прочность. Легкая плавкость и низкая вязкость расплава полиэтилена делают этот метод технологически простым и эффективным.Основные виды сварки ПНД труб:

Стыковая сварка труб

Самый распространенный метод, применяемый для труб с одинаковыми диаметром и толщиной стенок. Используется как для напорных, так и для безнапорных систем. Для крупных трубопроводов сварка проводится на профессиональном оборудовании (механическом или электрогидравлическом), обеспечивающем точность соединения.

Этапы выполнения:

Подготовка рабочей площадки.
Очистка, обезжиривание и торцовка концов труб.
Проверка торцов на отсутствие дефектов.
Нагревание торцов до температуры плавления.
Сжатие концов под давлением до полного остывания.

Результат:

Симметричный и прочный шов.
Прочность соединения равна прочности самой трубы.
Снижение затрат на монтаж за счет минимизации количества фитингов.

Экструзионная сварка под углом

Этот метод применяется для сварки труб из одинаковых материалов, преимущественно в безнапорных системах. Сварка выполняется с использованием экструдеров с нагревательным элементом, подающим расплавленный присадочный материал (гранулы или проволоку).

Этапы выполнения:

Очистка и обезжиривание соединяемых частей.
Формирование торцов под нужным углом.
Нагревание поверхности горячим воздухом.
Сплавление присадочного материала с трубами.
Создание давления для плотного соединения.
Естественное охлаждение шва.

Преимущества:

Подходит для труб с толщиной стенок от 6 мм.
Используется в труднодоступных местах.
Прочность соединения — до 100% от прочности цельной трубы.

Раструбная сварка с фитингами и муфтами

Эффективный способ соединения труб с толщиной стенок до 5 мм. Применяется на сложных участках благодаря встроенным нагревательным элементам в фитингах.

Этапы выполнения:

Подготовка фитингов и труб.
Очистка, снятие фаски на концах труб.
Калибровка труб для точного соединения.
Вставка труб в фитинг.
Подключение сварочного аппарата, нагревание и сплавление.

Области применения:

Отводы, повороты и сложные соединения.
Соединение труб разного диаметра с использованием переходных фитингов.

Преимущества неразъемных соединений:

Высокая герметичность: Исключает утечки благодаря монолитной структуре шва.
Прочность: Соединение сопоставимо по прочности с самой трубой.
Долговечность: Срок службы сварных соединений превышает 50 лет.
Универсальность: Применяется для напорных и безнапорных систем.
Устойчивость к нагрузкам: Сварные трубопроводы выдерживают механические и температурные колебания.

Сварка труб из ПНД — это надежное, долговечное и эффективное решение для создания герметичных трубопроводных систем. Выбор метода зависит от диаметра труб, типа системы (напорная или безнапорная), а также условий эксплуатации. Стыковая, экструзионная и раструбная сварки обеспечивают прочность, долговечность и устойчивость соединений в различных инженерных сетях.
